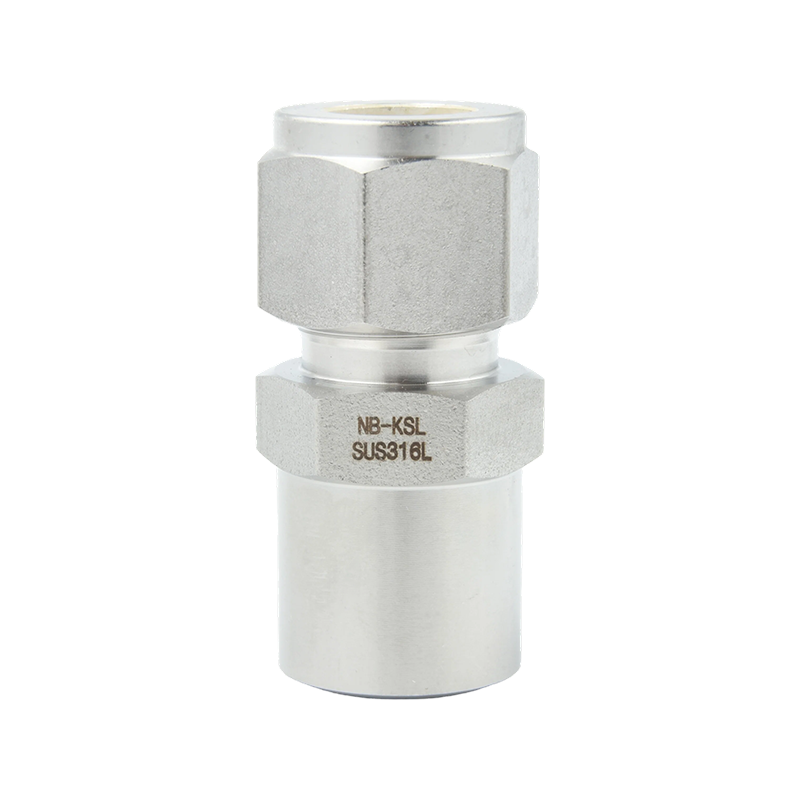

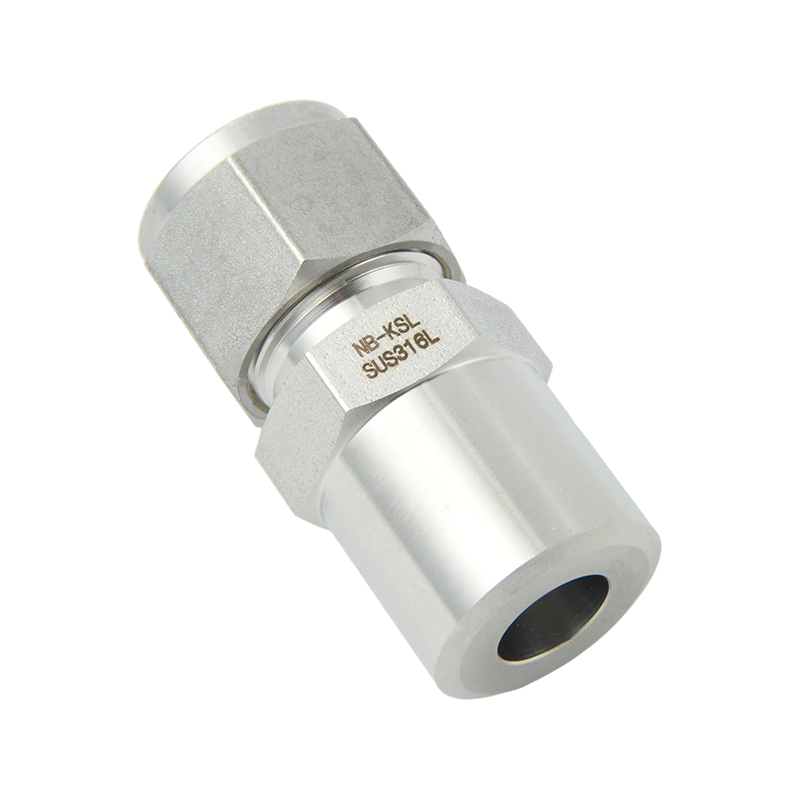

Phụ kiện nén bằng thép không gỉ 316L vào mối hàn đối đầu ống PIPE

Name: Phụ kiện nén bằng thép không gỉ 316L vào mối hàn đối đầu ống PIPE
Rating: 5 (99 reviews)

Sản phẩm này được làm bằng thép không gỉ 316L, thép không gỉ austenit có hàm lượng carbon thấp (0,03% C). Hàm lượng carbon thấp của 316L làm giảm đáng kể nguy cơ ăn mòn giữa các hạt sau khi hàn, khiến phụ kiện này phù hợp với các quy trình hóa học khắc nghiệt và hệ thống vận chuyển chất lỏng có độ tinh khiết cao. Đầu nối nén bao gồm ba bộ phận chính: vòng áp suất nén ống qua các sợi ren để tạo thành vòng đệm kín giữa kim loại với kim loại; một đai ốc siết chặt vòng áp suất thông qua các sợi ren để cố định đường ống vào khớp nối; và thiết kế bên trong có bề mặt hình nón chuyển tiếp hoặc lỗ bậc để đảm bảo rằng vòng áp suất nén hoàn toàn đường ống để tạo thành vòng đệm khi đai ốc được siết chặt, đồng thời phân tán ứng suất và ngăn ngừa biến dạng đường ống.

Liên hệ với chúng tôi

TRƯỚCV：No previous product SAU：316L Thép không gỉ nén loại khớp nối ống PIPE khuỷu tay hàn

Mô tả
Liên hệ với chúng tôi

ĐẦU NỐI HÀN ỐNG NAM

Kết nối ống phân đoạn với ống

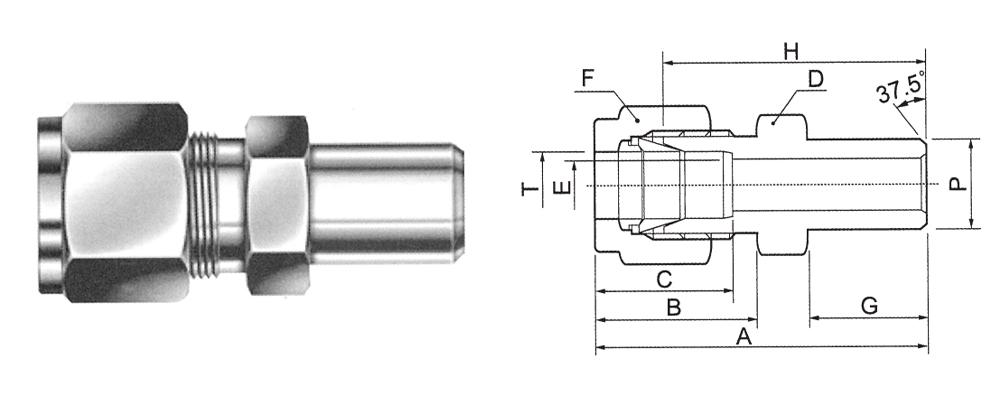

T ỐNG OD	KÍCH THƯỚC ỐNG NAM P OD mm	SỐ DANH MỤC	A	B	C	D	E	F	G	H
8/1	10.29	ODBW-01-1P	31.4	16.5	14	12	2.4	12	9.7	23.9
1/4	10.29	ODBW-02-1P	35.9	17.8	15.8	14	4.8	14	9.7	25.7
114	13.72	ODBW-02-2P	38	17.8	15.8	14	4.8	14	14.2	30.2
8/3	10.29	ODBW-03-1P	36.6	19.6	19.6	17	5.1	17	9.7	29
8/3	13.72	ODBW-03-2P	40.1	19.6	19.6	17	7.1	17	14.2	32.5
8/3	17.15	ODBW-03-3P	40.1	19.6	19.6	19	7.1	17	14.2	32.5
8/3	21.35	ODBW-03-4P	46.5	19.6	19.6	22	7.1	17	19	38.9
1/2	13.72	ODBW-04-2P	43.5	22.2	23.4	22	7.1	22	14.2	33.3
1/2	17.15	ODBW-04-3P	43.5	22.2	23.4	22	9.5	22	14.2	33.3
1/2	21.35	ODBW-04-4P	49.1	22.2	23.4	22	10.4	22	19	38.9
1/2	26.67	ODBW-04-6P	50.5	22.2	23.4	27	10.4	22	19	40.4
3/4	21.35	ODBW-06-4P	50.7	22.4	24.4	27	10.4	30	19	40.3
3/4	26.67	ODBW-06-6P	50.7	22.4	24.4	27	15.7	30	19	40.3
1"	33.4	ODBW-08-8P	62.7	27	31.7	35	22.4	38	23.9	50

Kết nối ống mét với ống

T ỐNG OD	ỐNG NAM SIZI P OD mm	SỐ DANH MỤC	A	B	C	D	E	F	G	H
3	10.29	ODBW-3-1P	30.1	16	13.5	12	2.4	12	9.7	23.1
4	10.29	ODBW-4-1P	30.8	16.2	13.7	12	3	12	9.7	24.1
6	10.29	ODBW-6-1P	33.5	17.8	15.8	14	4.8	14	9.7	25.7
6	13.72	ODBW-6-2P	38	17.8	15.8	14	4.8	14	14.2	30.2
8	10.29	ODBW-8-1P	34.4	18.7	16.7	14	5.1	16	9.7	26.7
8	13.72	ODBW-8-2P	38.9	18.7	16.7	16	6.4	16	14.2	31.2
8	21.34	ODBW-8-4P	45	18.7	16.7	22	6.4	16	19	37.3
10	13.72	ODBW-10-2P	40.9	19.6	19.6	17	7.1	19	14.2	33.3
10	17.15	ODBW-10-3P	40.9	19.6	19.6	19	7.9	19	14.2	33.3
10	21.34	ODBW-10-4P	45.7	19.6	19.6	22	7.9	19	19	38.1
12	13.72	ODBW-12-2P	44.1	22.8	23.8	22	7.1	22	14.2	33.3
12	17.15	ODBW-12-3P	44.1	22.8	23.8	22	9.5	22	14.2	33.3
12	21.34	ODBW-12-4P	49.7	22.8	23.8	22	9.5	22	19	38.9
14	17.15	ODBW-14-3P	44.8	22.8	24.8	24	10.3	27	14.2	34
16	21.34	ODBW-16-4P	49.3	22.4	24.4	24	12.7	27	19	38.9
16	26.67	ODBW-16-6P	50.7	22.4	24.4	27	12.7	27	19	40.3
18	21.34	ODBW-18-4P	51.2	22.8	24.8	27	10.4	30	19	40.4
20	26.67	ODBW-20-6P	52.7	23.5	25.5	30	15.9	32	19	42.2

Tất cả các kích thước đều được tính bằng milimét trừ khi có quy định khác, chỉ dành cho đối tượng tham chiếu có thể thay đổi.
